Inspection vidéo des canalisations souterraines : optimiser le diagnostic et la maintenance des réseaux avec le contrôle visuel non destructif

Les réseaux souterrains : un patrimoine stratégique qui exige une surveillance continue

Les réseaux d’assainissement, d’eau potable et d’eaux pluviales constituent des infrastructures critiques pour les collectivités, les exploitants de réseaux et les entreprises de travaux publics. Invisibles au quotidien, ils assurent pourtant la continuité des services essentiels tout en protégeant l’environnement et la santé publique.

Avec le vieillissement des infrastructures, l’augmentation des contraintes mécaniques et les exigences réglementaires croissantes, les gestionnaires doivent aujourd’hui disposer d’outils capables de détecter les dégradations avant qu’elles ne provoquent une défaillance majeure.

C’est dans ce contexte que l’inspection vidéo des canalisations s’impose comme l’une des méthodes les plus efficaces de Contrôle Non Destructif (CND). En permettant une évaluation précise de l’état interne des conduites sans excavation, elle réduit les risques opérationnels tout en optimisant les coûts de maintenance.

Pourquoi les canalisations urbaines se dégradent-elles ?

Un réseau enterré est soumis à de nombreuses sollicitations tout au long de son cycle de vie :

vieillissement naturel des matériaux ;
mouvements de terrain ;
tassements différentiels ;
charges liées au trafic routier ;
corrosion chimique ;
intrusion racinaire ;
dépôts, sédiments et colmatages.

Ces phénomènes entraînent progressivement différents défauts :

fissures longitudinales ou circulaires ;
désalignement des joints ;
ovalisation des conduites ;
infiltrations et exfiltrations ;
corrosion interne ;
ruptures localisées ;
obstructions partielles ou complètes.

Sans surveillance régulière, ces anomalies évoluent souvent jusqu’à provoquer des interventions d’urgence particulièrement coûteuses.

L’inspection vidéo des canalisations : une méthode incontournable du contrôle visuel non destructif

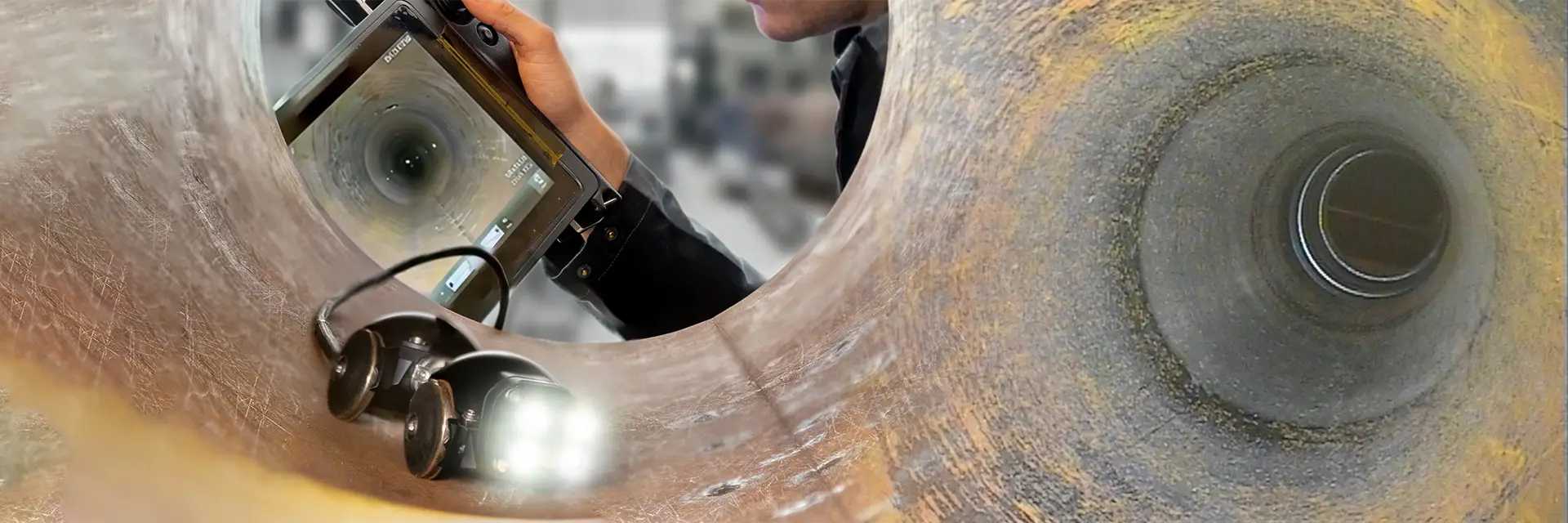

L’inspection visuelle à distance (Remote Visual Inspection ou RVI) consiste à introduire une caméra ou un vidéoscope dans la canalisation afin d’observer son état réel sans intervention destructive.

Contrairement aux méthodes traditionnelles nécessitant des excavations, cette approche permet :

d’identifier précisément l’origine d’un dysfonctionnement ;
de localiser les défauts avant intervention ;
de limiter les travaux de terrassement ;
de maintenir le réseau en exploitation dans de nombreux cas ;
de constituer un historique visuel des infrastructures.

Les images et vidéos enregistrées deviennent également une base documentaire essentielle pour le suivi patrimonial, les expertises techniques ou la planification des investissements.

Quels défauts peuvent être détectés ?

Une inspection vidéo de qualité permet d’identifier rapidement :

fissures structurelles ;
cassures ;
corrosion ;
pénétration de racines ;
dépôts et colmatages ;
défauts de raccordement ;
déformations ;
infiltrations d’eau ;
usure des joints ;
obstacles susceptibles de réduire le débit.

Cette capacité de diagnostic précoce permet de mettre en œuvre une maintenance ciblée avant que les dégradations n’entraînent une rupture du service ou des dommages environnementaux.

Les critères techniques qui font la différence

Toutes les solutions d’inspection vidéo ne répondent pas aux mêmes exigences.

Pour produire des diagnostics exploitables, plusieurs caractéristiques techniques sont essentielles :

Qualité d’image

Une caméra HD ou Full HD améliore considérablement la détection des microfissures, défauts de surface et phénomènes de corrosion.

Éclairage

Un éclairage LED puissant et homogène garantit une excellente visibilité, même dans les réseaux fortement encrassés ou de grande profondeur.

Mobilité

Selon la configuration du réseau, l’équipement doit pouvoir évoluer dans :

des conduites de petits diamètres ;
des réseaux comportant plusieurs coudes ;
des collecteurs de grande section ;
des environnements fortement humides ou immergés.

Robustesse

Les inspections s’effectuent souvent dans des conditions sévères : humidité permanente, abrasion, produits chimiques ou eaux usées. La résistance mécanique et l’étanchéité des équipements conditionnent directement leur durée de vie.

Documentation

Les capacités d’enregistrement photo et vidéo, associées à une documentation précise des défauts observés, facilitent les rapports techniques et le suivi des interventions.

Passer d’une maintenance corrective à une maintenance préventive

L’intérêt majeur de l’inspection vidéo des canalisations ne réside pas uniquement dans la recherche de défauts existants.

Elle permet surtout de construire une véritable stratégie de maintenance préventive.

En comparant les inspections réalisées au fil du temps, les exploitants peuvent :

suivre l’évolution des dégradations ;
hiérarchiser les priorités d’intervention ;
prolonger la durée de vie des infrastructures ;
optimiser les budgets de maintenance ;
réduire les interventions d’urgence.

Cette approche est aujourd’hui privilégiée par de nombreux gestionnaires de réseaux souterrains cherchant à améliorer la disponibilité de leurs installations tout en maîtrisant leurs coûts d’exploitation.

Comment viZaar répond aux exigences des inspections de réseaux

L’efficacité d’une inspection dépend autant de la méthodologie que de la qualité des équipements utilisés.

Depuis plus de quarante ans, viZaar développe des solutions de contrôle visuel à distance destinées aux environnements industriels les plus exigeants. Cette expertise s’applique également aux inspections d’infrastructures souterraines, où la qualité des images, la robustesse des équipements et la fiabilité des diagnostics sont déterminantes.

Selon la configuration du réseau et les objectifs de l’inspection, différentes solutions peuvent être mises en œuvre.

Les vidéoscopes VUCAM offrent une excellente maniabilité pour les inspections nécessitant un accès rapide dans des espaces confinés ou des conduites difficiles d’accès.

Pour les inspections sur de longues distances ou dans des environnements particulièrement complexes, les systèmes VUMAN permettent d’explorer des zones éloignées tout en conservant une qualité d’image élevée et une grande précision de pilotage.

Lorsque les conditions d’exploitation exigent une robustesse maximale, la caméra industrielle INVIZx98, disponible notamment avec un boîtier en titane, apporte une excellente résistance aux environnements humides, corrosifs ou fortement sollicités mécaniquement.

L’ensemble de ces solutions permet aux équipes de maintenance, bureaux d’études et exploitants de disposer de données visuelles fiables pour prendre des décisions techniques plus rapides et mieux documentées.

Cas d’application

Défi

Un exploitant de réseau constate des infiltrations récurrentes sur plusieurs tronçons d’un collecteur enterré, sans pouvoir localiser précisément leur origine.

Approche

Une inspection vidéo est réalisée afin de contrôler l’intégralité du conduit. Les images mettent en évidence plusieurs fissures longitudinales ainsi qu’un défaut d’étanchéité sur un raccord.

Résultat

Grâce à la localisation précise des anomalies, seules les sections concernées sont réparées. Les travaux de terrassement sont limités, les coûts d’interruption du réseau sont réduits et les interventions sont réalisées beaucoup plus rapidement qu’avec une recherche traditionnelle.

Choisir une solution adaptée à son application

Le choix d’un équipement d’inspection doit prendre en compte plusieurs paramètres :

diamètre des conduites ;
longueur à inspecter ;
présence de coudes ou d’obstacles ;
environnement chimique ;
niveau d’humidité ;
exigences de qualité d’image ;
conditions d’exploitation ;
fréquence des inspections.

Une solution adaptée permet non seulement d’améliorer la qualité du diagnostic, mais également de réduire le temps d’intervention et d’augmenter la fiabilité des décisions de maintenance.

Conclusion

Face au vieillissement des infrastructures souterraines, l’inspection vidéo des canalisations est devenue un levier stratégique pour améliorer la disponibilité des réseaux, réduire les coûts d’exploitation et renforcer la sécurité des opérations.

Associée à une démarche de maintenance préventive, elle fournit des données objectives permettant d’orienter les investissements et de prolonger durablement la durée de vie des ouvrages.

Grâce à son expertise en inspection visuelle à distance (RVI) et à sa gamme complète de vidéoscopes, systèmes d’inspection longue portée et caméras industrielles haute performance, viZaar accompagne les exploitants, collectivités et entreprises de travaux publics dans la mise en œuvre de solutions fiables, adaptées aux contraintes du terrain et aux exigences des inspections les plus techniques.

Besoin d’évaluer vos réseaux avec une solution adaptée ?

Chaque réseau présente des contraintes spécifiques en matière d’accès, de diamètre, de distance d’inspection et d’environnement d’exploitation. Les experts viZaar vous accompagnent pour définir la solution la plus adaptée à votre application et à vos objectifs de maintenance. Contactez-nous pour échanger sur votre projet ou demander une démonstration personnalisée de nos équipements d’inspection vidéo.
